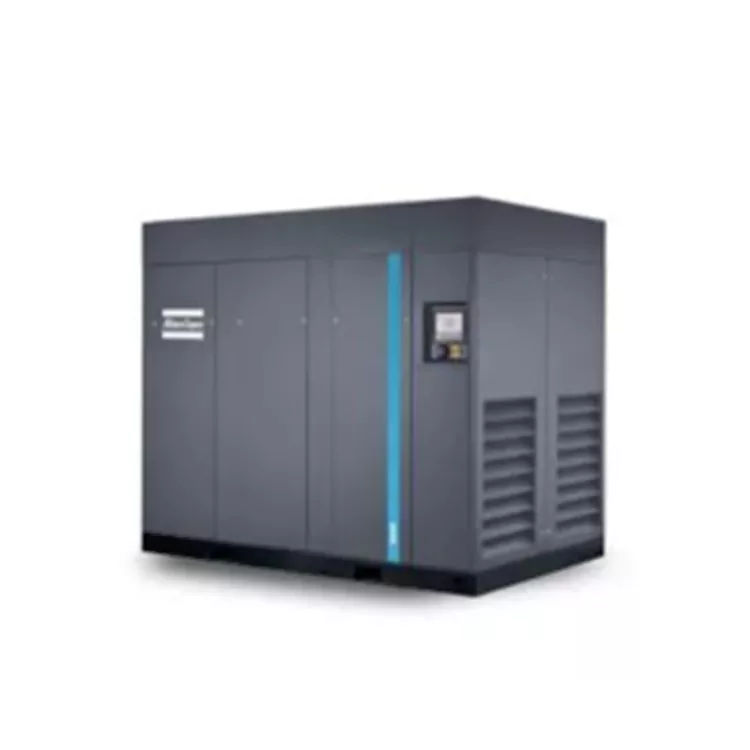

เครื่องอัดอากาศแบบสกรูไร้น้ำมันแรงดันต่ำ

ข้อดีของผลิตภัณฑ์

ระบบขับเคลื่อนที่ไม่ต้องบำรุงรักษา

• ไม่ต้องบำรุงรักษา ปิดสนิท ป้องกันฝุ่นและเศษต่างๆ เข้าไป

• เครื่องปั๊มลมแบบสกรูไร้น้ำมันแรงดันต่ำเหมาะสำหรับสภาพแวดล้อมที่รุนแรง

• ระบบขับเคลื่อนเกียร์ประสิทธิภาพสูง โดยไม่สูญเสียประสิทธิภาพของข้อต่อ

• อุณหภูมิแวดล้อมสูงสุดในการทำงานสำหรับรุ่นมาตรฐานคือ 46°C และสำหรับรุ่นอุณหภูมิสูงคือ 55°C

มอเตอร์ประสิทธิภาพสูงเป็นพิเศษ

• ระดับประสิทธิภาพของมอเตอร์ IE4

• ระดับการป้องกัน IP55, ฉนวนคลาส F, อุณหภูมิที่เพิ่มขึ้นคลาส B

• ปลายที่ไม่ใช่ไดรฟ์ใช้แบริ่งที่ไม่ต้องบำรุงรักษาและหล่อลื่นด้วยจาระบี

•  เหมาะสำหรับการทำงานต่อเนื่องในสภาพแวดล้อมที่รุนแรง

กรองน้ำมันแบบหมุนแข็งแรงทนทาน

• กรองสิ่งสกปรกในน้ำมันได้อย่างมีประสิทธิภาพเพื่อยืดอายุการใช้งานของชิ้นส่วน

•กรองน้ำมันเครื่องมีวาล์วบายพาส

ออยล์คูลเลอร์และอาฟเตอร์คูลเลอร์ขนาดใหญ่พิเศษที่ออกแบบโดยอิสระ

•อุณหภูมิต่ำที่ทางออกของโรเตอร์ช่วยยืดอายุการใช้งานของน้ำมัน

•เครื่องแยกไอน้ำและน้ำแบบกลไกในตัวสามารถขจัดน้ำคอนเดนเสทได้เกือบ 100%

•การออกแบบที่คลายความเครียดช่วยลดการเปลี่ยนแปลงอุณหภูมิในตัวแลกเปลี่ยนความร้อน

ตัวควบคุมหน้าจอสัมผัสElektronikon®

• รีโมทคอนโทรล เอาต์พุตแจ้งเตือน แผนการบำรุงรักษาและการบริการ และการวินิจฉัยเครือข่าย ล้วนมีให้เลือกใช้

•การวินิจฉัยระยะไกล Smartlink ในตัวช่วยเพิ่มประสิทธิภาพของระบบอัดอากาศให้สูงสุดและประหยัดพลังงานได้

• การวินิจฉัยคอมเพรสเซอร์หลายตัว (2,4 และ 6 ยูนิตในการควบคุมร่วมกันเป็นทางเลือก)

•ตัวกรองอากาศเข้าสำหรับงานหนัก

•เครื่องอัดอากาศแบบสกรูไร้น้ำมันแรงดันต่ำสามารถขจัดฝุ่นอนุภาคหยาบได้ 99.9% เพิ่มการปกป้องส่วนประกอบของคอมเพรสเซอร์

• อายุการใช้งานยาวนานเป็นพิเศษ

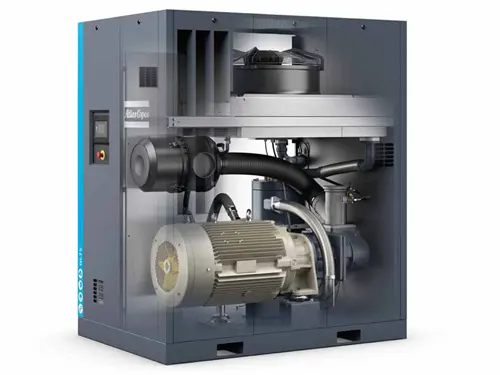

Atlas GL 37-75 โดดเด่นด้วยประสิทธิภาพที่โดดเด่น คุณภาพอากาศอัดที่ยอดเยี่ยม การใช้พลังงานต่ำภายใต้สภาวะการใช้ก๊าซที่เสถียร และคุณลักษณะอัจฉริยะที่รับประกันประสิทธิภาพและความน่าเชื่อถือ มีการนำตัวควบคุมระบบสัมผัส Elektronikon" มาใช้ ซึ่งมีการวินิจฉัยระยะไกลแบบเรียลไทม์และคำแนะนำในการเพิ่มประสิทธิภาพที่จัดทำโดย SMARTLINK รวมถึง OPCUA สำหรับการบูรณาการเข้ากับระบบการผลิต

พารามิเตอร์ทางเทคนิคของ Atlas GL 37-75

ขนาดข้อมูลจำเพาะของ Atlas GL 37-75

พารามิเตอร์หลัก

พารามิเตอร์ประสิทธิภาพของหน่วยวัดตามมาตรฐาน ISO1217, ภาคผนวก C และ 2009

การทดสอบระดับความดันเสียงในเวิร์คสเตชั่น: LpWSA (อ้างอิง 20 μPa) dB(A)(ข้อผิดพลาด: 3dB(A))

ระดับเสียงวัดตามมาตรฐาน ISO2151 และ ISO9614

FAD วัดที่แรงดันใช้งานต่อไปนี้: 5 บาร์สำหรับรุ่น 5.5 บาร์

สภาวะการทำงานอ้างอิง: แรงดันไอดีสัมบูรณ์: 1 บาร์

อุณหภูมิอากาศเข้า: 20°C

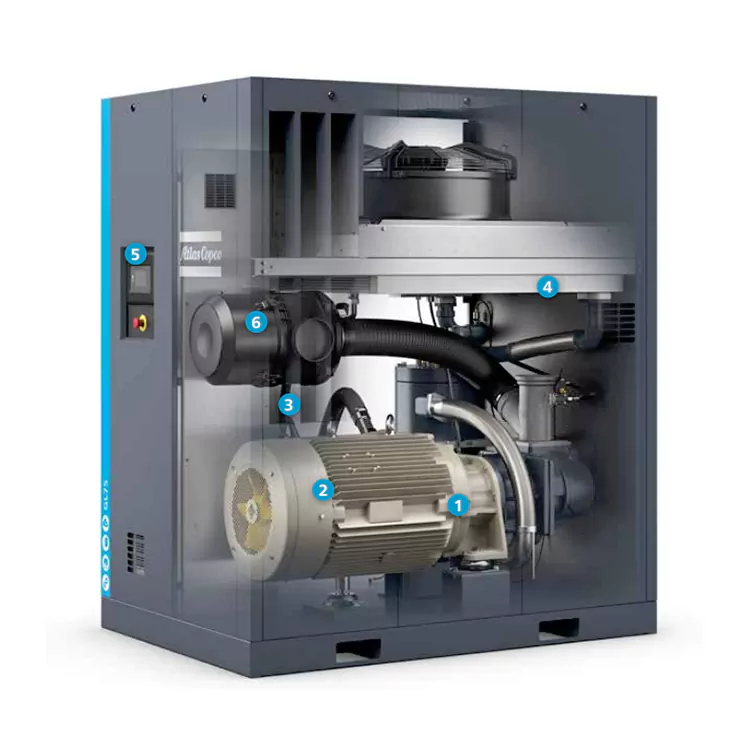

โครงสร้างหลักของเครื่องอัดอากาศ Atlas GL 37-75

1. ส่วนยูนิตหลัก: ประกอบด้วยวาล์วไอดี วาล์วไอเสีย ระบบส่งกำลัง ฯลฯ ซึ่งใช้เพื่อรับอากาศเข้า การบีบอัด และไอเสีย

2. ระบบเสริม: รวมถึงระบบน้ำมันหล่อลื่น, ระบบน้ำหล่อเย็น, ระบบควบคุมไฟฟ้า ฯลฯ ถูกนำมาใช้เพื่อให้แน่ใจว่าเครื่องอัดอากาศทำงานตามปกติ

ขั้นตอนการทำงานของเครื่องอัดอากาศ Atlas GL 37-75

1. ขั้นตอนการเริ่มต้น: เมื่อกดปุ่มเปิดปิดระบบควบคุมอิเล็กทรอนิกส์จะเริ่มระบบหล่อลื่นและระบบน้ำหล่อเย็นของเครื่องอัดอากาศโดยอัตโนมัติ ในเวลาเดียวกัน วาล์วไอดีจะเปิดขึ้นและอากาศจะเข้าสู่ภายในตัวเครื่องหลัก

2. ขั้นตอนการบีบอัด: ขณะที่โรเตอร์สกรูหมุน อากาศภายในยูนิตหลักจะถูกรับแรงอัด และความดันจะค่อยๆ เพิ่มขึ้น ณ จุดนี้ วาล์วไอเสียจะปิดเพื่อป้องกันไม่ให้ก๊าซอัดไหลกลับ

3. ขั้นตอนไอเสีย: เมื่อถึงค่าความดันที่ตั้งไว้ ระบบควบคุมอิเล็กทรอนิกส์จะเปิดใช้งานวาล์วไอเสียโดยอัตโนมัติเพื่อปล่อยก๊าซอัด ในขณะเดียวกัน วาล์วไอดีจะปิด และเครื่องอัดอากาศแบบสกรูไร้น้ำมันแรงดันต่ำจะเข้าสู่สถานะรอการสตาร์ทครั้งถัดไป

4. ขั้นตอนการปิดเครื่อง: เมื่อจำเป็นต้องหยุดการทำงานของเครื่องอัดอากาศ ให้กดปุ่มปิดเครื่อง ระบบควบคุมอิเล็กทรอนิกส์จะปิดระบบหล่อลื่นและระบบน้ำหล่อเย็น และค่อยๆ ปิดวาล์วไอดีและวาล์วไอเสีย ในที่สุดเครื่องอัดอากาศก็หยุดทำงานโดยสิ้นเชิง

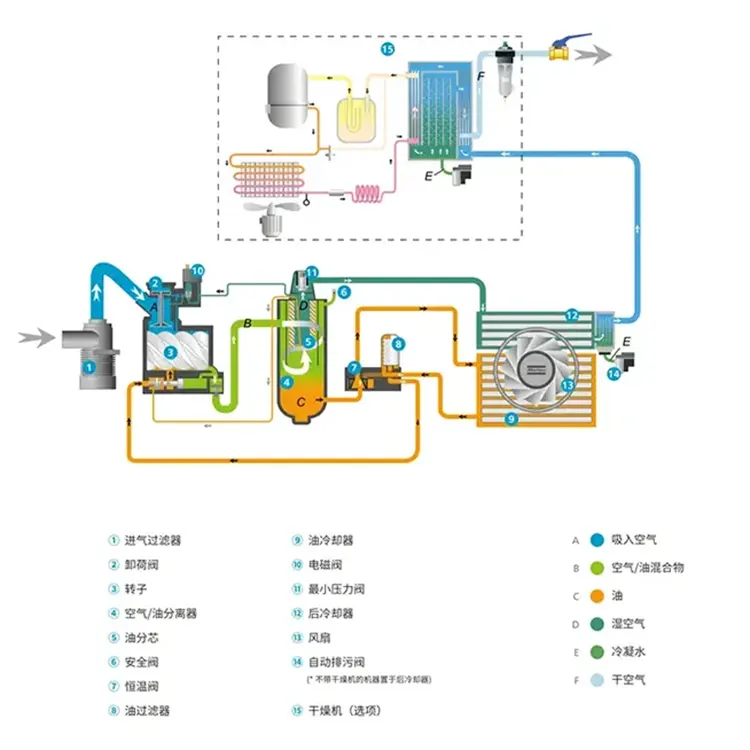

ผังการทำงานของเครื่องอัดอากาศ Atlas GL 37-75
