เครื่องอัดอากาศแบบสกรูไร้น้ำมัน

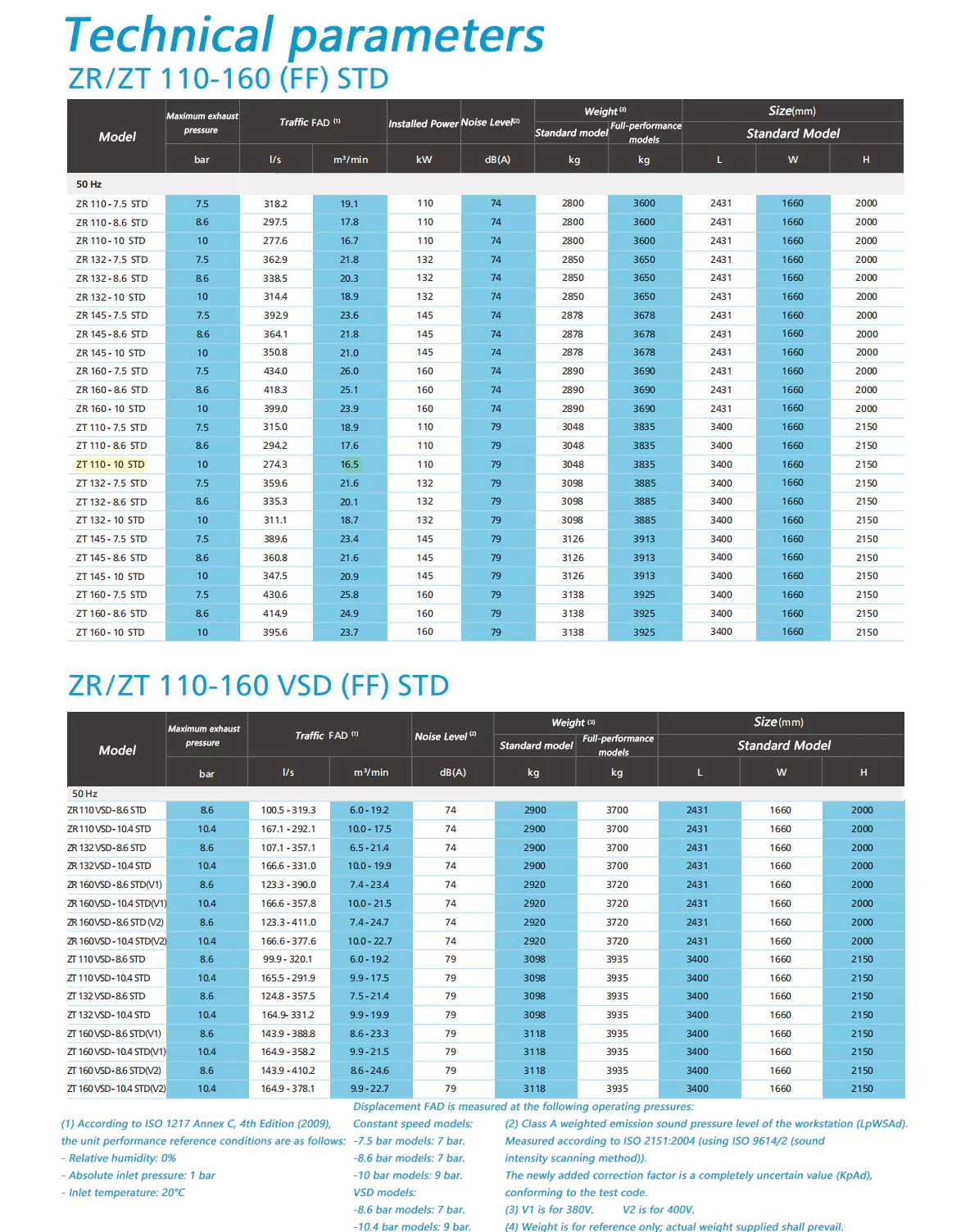

พารามิเตอร์หลัก

การกำจัด:4.2-148.5m³/นาที

พลังงาน:55-900kw

มาตรฐานอุตสาหกรรม

อากาศไร้น้ำมันถูกนำมาใช้ในอุตสาหกรรมต่างๆ มากมาย ซึ่งคุณภาพอากาศมีความสำคัญอย่างยิ่งต่อผลิตภัณฑ์ขั้นสุดท้ายและกระบวนการผลิต รวมถึงอาหารและเครื่องดื่ม ยา ปิโตรเคมี เซมิคอนดักเตอร์และอิเล็กทรอนิกส์ การแพทย์ การพ่นสีรถยนต์ และสิ่งทอ ในการใช้งานที่มีความต้องการสูงเหล่านี้ การปนเปื้อนน้ำมันแม้เพียงเล็กน้อยก็สามารถนำไปสู่การหยุดทำงานที่มีค่าใช้จ่ายสูงหรือผลิตภัณฑ์เสียหายได้

ผู้บุกเบิกเทคโนโลยีอากาศไร้น้ำมัน

ตลอด 60 ปีที่ผ่านมา Atlas Copco ทุ่มเทให้กับการวิจัยและพัฒนาเทคโนโลยีเครื่องอัดอากาศแบบสกรูไร้น้ำมัน โดยเปิดตัวเครื่องอัดอากาศและเครื่องเป่าลมไร้น้ำมันจำนวนมากเพื่อให้ลูกค้าได้รับอากาศที่สะอาด ด้วยการวิจัยและพัฒนาอย่างต่อเนื่อง Atlas Copco ประสบความสำเร็จอีกครั้ง โดยกลายเป็นผู้ผลิตเครื่องอัดอากาศรายแรกที่ประสบความสำเร็จในการได้รับการรับรอง CLASS 0

การขจัดความเสี่ยง

เพื่อให้เป็นไปตามข้อกำหนดที่เข้มงวดของลูกค้า Atlas Copco ได้มอบหมายให้องค์กรทดสอบ TÚV ที่มีชื่อเสียงทำการทดสอบคอมเพรสเซอร์และโบลเวอร์ไร้น้ำมัน TÚV ใช้วิธีการทดสอบที่เข้มงวด โดยตรวจสอบรูปแบบน้ำมันที่เป็นไปได้ทั้งหมดในช่วงอุณหภูมิและความดันที่กว้าง และไม่พบร่องรอยของน้ำมันในกระแสลมเอาท์พุต

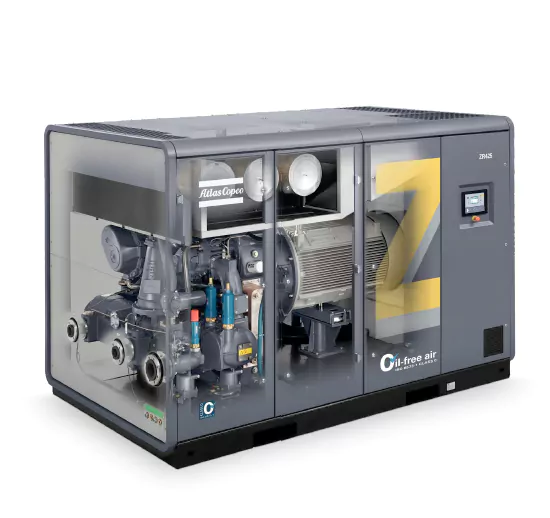

เทคโนโลยีสกรูไร้น้ำมัน ZR รุ่น ZR ระบายความร้อนด้วยน้ำ

①หัวคอมเพรสเซอร์ไร้น้ำมันระดับพรีเมียม

• การออกแบบซีลชนิด Z ที่เป็นเอกลักษณ์ทำให้อากาศอัดที่สะอาดและปราศจากน้ำมันมีคุณภาพสูง

• การเคลือบโรเตอร์ระดับพรีเมียมของ Atlas Copco ช่วยให้มั่นใจถึงประสิทธิภาพและความทนทานในระดับสูง

• เสื้อระบายความร้อน

②ตัวควบคุมยูนิต Elektronikon® ขั้นสูง

• ควบคุมทั้งเครื่องอัดอากาศแบบสกรูไร้น้ำมันและเครื่องทำลมแห้งพร้อมกันผ่านระบบควบคุมแบบรวม

• ให้การตรวจสอบสถานะประสิทธิภาพระบบโดยรวมผ่านคำแนะนำการบำรุงรักษาเชิงรุก การแจ้งเตือนข้อผิดพลาด และฟังก์ชันการปิดระบบเพื่อความปลอดภัย

• มีภาษาที่แสดงหลายภาษา

• ออกแบบมาเฉพาะสำหรับการเชื่อมต่อกับระบบควบคุมแนวนอนของระบบ ES

บูรณาการกับโปรโตคอลการสื่อสารชุดมาตรฐาน

3.เพิ่ม/ยกเลิกการโหลดวาล์ว

• ไม่ต้องมีการจ่ายอากาศภายนอก

• วาล์วทางเข้าและวาล์วระบายอากาศที่เชื่อมต่อกันด้วยกลไก

• กำลังการขนถ่ายต่ำมาก

④เครื่องทำความเย็นและแยกน้ำประสิทธิภาพสูง

• มัดท่อสแตนเลสทนต่อการกัดกร่อน

• การเชื่อมด้วยหุ่นยนต์ที่เชื่อถือได้สูง; ปราศจากการรั่วไหล

• ครีบอะลูมิเนียมรูปดาวเพื่อเพิ่มพื้นที่แลกเปลี่ยนความร้อน

• เครื่องแยกน้ำที่ออกแบบโดยเขาวงกตจะแยกคอนเดนเสทออกจากอากาศอัดอย่างมีประสิทธิภาพ

⑤มอเตอร์ประสิทธิภาพสูง + VSD

• มอเตอร์ TEFC IP55 ป้องกันฝุ่นและสารเคมีเข้า

• การทำงานต่อเนื่องภายใต้สภาวะอุณหภูมิแวดล้อมที่รุนแรง

• ประหยัดพลังงานโดยตรงสูงสุดถึง 35% ด้วยมอเตอร์ขับเคลื่อนความถี่แบบแปรผัน (VSD)

• อัตราการไหลที่ปรับได้มีตั้งแต่ 30% ถึง 100%

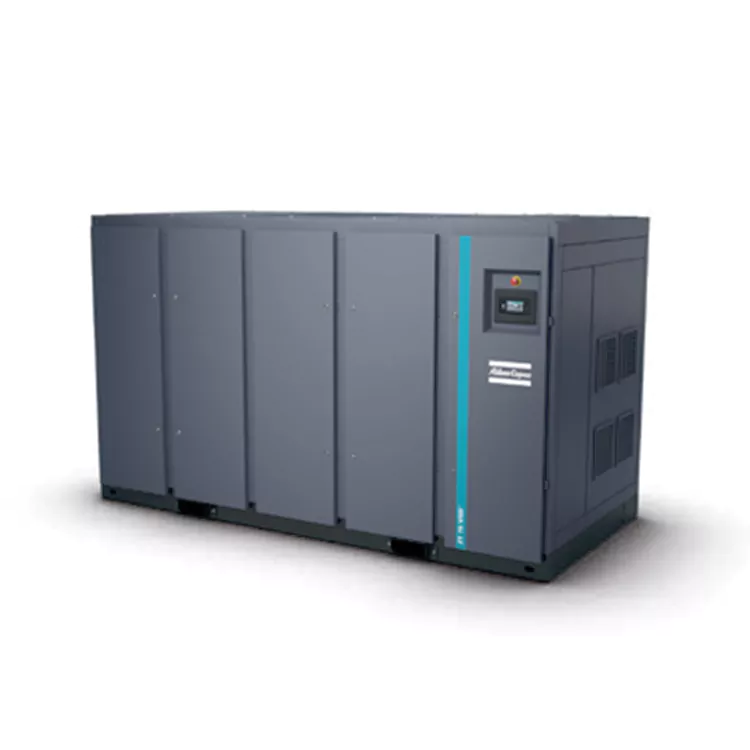

รุ่นระบายความร้อนด้วยอากาศ ZT โดดเด่นด้วยการออกแบบที่ครบครันและโดดเด่น

①ใช้เกียร์ AGMA A5/DIN เกรด 5

• อายุการใช้งานยาวนาน

• การสูญเสียการส่งผ่านต่ำ ลดเสียงรบกวนและการสั่นสะเทือน

Rotor โรเตอร์คอมเพรสเซอร์ไร้น้ำมันระดับพรีเมียม

• คอมเพรสเซอร์สกรูโรตารีไร้น้ำมันระดับพรีเมียมให้อากาศคุณภาพสูง

• การเคลือบโรเตอร์และแจ็คเก็ตระบายความร้อนที่เหนือกว่าช่วยให้มั่นใจถึงประสิทธิภาพโดยรวมของคอมเพรสเซอร์

3. ตลับลูกปืนโรเตอร์ที่เหนือกว่า

• รักษาความเสถียรสูงภายใต้สภาวะการรับน้ำหนักต่างๆ

• ปรับให้เข้ากับรูปแบบการโหลดได้อย่างง่ายดาย

④เครื่องทำความเย็นด้วยอากาศประสิทธิภาพสูง

• พรีคูลเลอร์สแตนเลสพร้อมแผ่นระบายความร้อน

• ประสิทธิภาพการแลกเปลี่ยนความร้อนที่เหนือกว่า

• ทำความสะอาดง่าย

• พัดลมระบายความร้อนแนวรัศมีเสียงรบกวนต่ำและพลังงานต่ำ

⑤บูรณาการ VSD

• ประหยัดพลังงานโดยตรงได้ถึง 35% ด้วยความช่วยเหลือของมอเตอร์ขับเคลื่อนความถี่ตัวแปร (VSD)

• ลดการสูญเสียจากการขนถ่ายลงอย่างมาก

• ไม่มีการระบายอากาศ ป้องกันไม่ให้อากาศอัดสูญเปล่าสู่ชั้นบรรยากาศ

• ช่วงการปรับอัตราการไหล 30% ถึง 100%

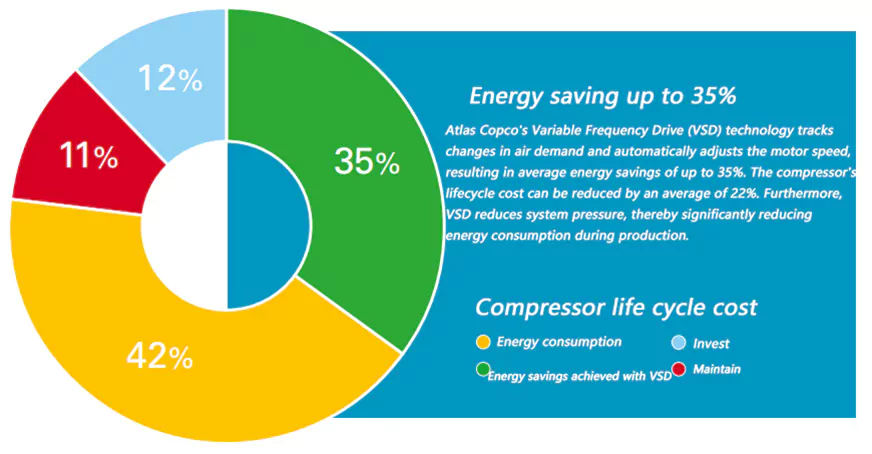

ไดรฟ์ความถี่ตัวแปร (VSD): การลดต้นทุนด้านพลังงาน

การใช้พลังงานคิดเป็นสัดส่วนมากกว่า 80% ของต้นทุนตลอดอายุการใช้งานของเครื่องอัดอากาศแบบสกรูไร้น้ำมัน นอกจากนี้ ไฟฟ้าที่ใช้ในการผลิตอากาศอัดคิดเป็นสัดส่วนมากกว่า 40% ของต้นทุนไฟฟ้าทั้งหมดของโรงงาน เพื่อลดต้นทุนด้านพลังงาน Atlas Copco บุกเบิกเทคโนโลยีไดรฟ์ความถี่แปรผัน (VSD) ในอุตสาหกรรมอากาศอัด VSD ไม่เพียงแต่ประหยัดพลังงานได้มากเท่านั้น แต่ยังปกป้องสิ่งแวดล้อมสำหรับคนรุ่นอนาคตอีกด้วย ด้วยการลงทุนอย่างต่อเนื่องในเทคโนโลยีนี้ Atlas Copco จึงสามารถนำเสนอคอมเพรสเซอร์ VSD ในตัวที่หลากหลายที่สุดในตลาด

คุณลักษณะเฉพาะของ VSD ที่ผสานรวมเข้ากับ Atlas Copco

1. Elektronikon* ควบคุมคอมเพรสเซอร์และอินเวอร์เตอร์ในตัวพร้อมกัน เพื่อให้มั่นใจในการทำงานที่ปลอดภัย

2. VSD เสนอการเลือกแรงดันที่ยืดหยุ่นได้ตั้งแต่ 4-10 บาร์ ซึ่งช่วยลดค่าไฟฟ้า

3. อินเวอร์เตอร์และมอเตอร์ที่ออกแบบเป็นพิเศษ (พร้อมแบริ่งป้องกัน) ให้ประสิทธิภาพสูงตลอดช่วงความเร็วทั้งหมด

4. มอเตอร์ได้รับการออกแบบมาโดยเฉพาะสำหรับการทำงานที่ความเร็วต่ำ โดยคำนึงถึงความต้องการในการระบายความร้อนของทั้งมอเตอร์และคอมเพรสเซอร์ที่ความเร็วต่ำอย่างเต็มที่

5. คอมเพรสเซอร์ Atlas Copco VSD ทั้งหมดได้รับการรับรองและได้รับอนุญาต การทำงานของคอมเพรสเซอร์ไม่ส่งผลกระทบต่ออุปกรณ์ภายนอก และในทางกลับกัน

6. ส่วนประกอบทางกลเสริมช่วยให้มั่นใจได้ว่าช่วงความเร็วการทำงานของส่วนประกอบหลักจะถูกควบคุมต่ำกว่าระดับการสั่นสะเทือนที่สำคัญ

7. อินเวอร์เตอร์ประสิทธิภาพสูงที่ติดตั้งไว้ในตู้ควบคุมไฟฟ้าช่วยให้การทำงานของคอมเพรสเซอร์มีความเสถียรในอุณหภูมิแวดล้อมสูงถึง 50°C/122°F (อุณหภูมิการทำงานมาตรฐานสูงถึง 40°C/104°F)

8. ไม่มี "หน้าต่างความเร็ว" ที่เพิ่มการใช้พลังงานหรือส่งผลต่อเสถียรภาพของแรงดันสุทธิ ช่วงการปรับอัตราการไหลของก๊าซของคอมเพรสเซอร์ต่ำถึง 75%

9. ควรรักษาความผันผวนของแรงดันท่อให้อยู่ภายใน 0.10 บาร์ (1.5 psi)

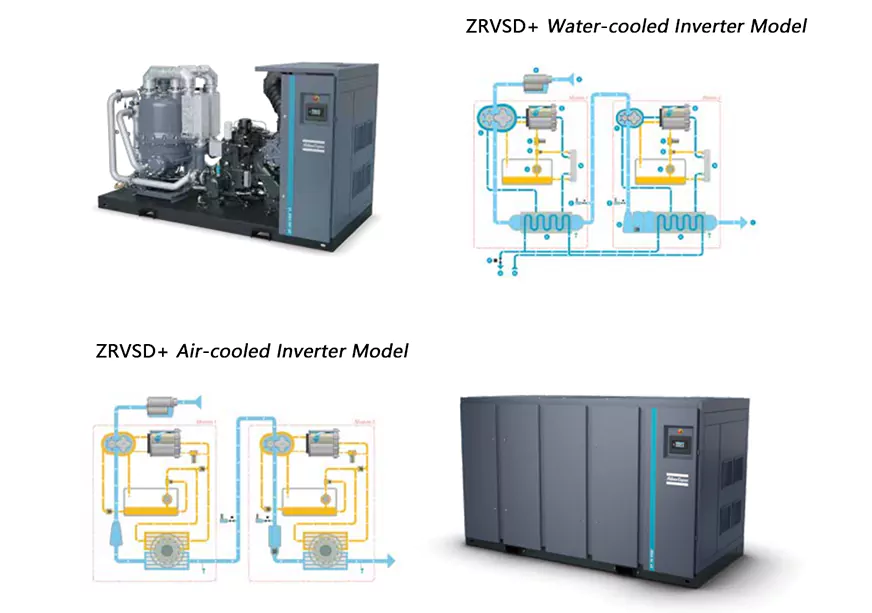

ไดรฟ์อินเวอร์เตอร์แม่เหล็กถาวรคู่ Atlas Copco ZVSD+

• ปั๊มลมแบบสกรูไร้น้ำมันใช้หัวคอมเพรสเซอร์ประสิทธิภาพสูงรุ่นใหม่เพื่อปรับปรุงประสิทธิภาพการบีบอัด

• หัวคอมเพรสเซอร์แรงดันสูงและแรงดันต่ำแต่ละตัวติดตั้งมอเตอร์ความถี่แม่เหล็กถาวรประสิทธิภาพสูง (IE5) ระดับ IP66 ซึ่งจะปรับความเร็วแบบเรียลไทม์ตามการเปลี่ยนแปลงของความต้องการอากาศอัด ประหยัดพลังงานและปรับปรุงประสิทธิภาพ

• ตลับลูกปืนหล่อลื่นด้วยน้ำมันที่เชื่อถือได้

• ตัวแปลงความถี่ที่ออกแบบเป็นพิเศษของ Atlas Copco ช่วยให้สามารถปรับความถี่ที่มีอัตราการไหลสูงได้ระหว่าง 20% ถึง 100%

• การออกแบบที่กะทัดรัดช่วยประหยัดพื้นที่ในการติดตั้ง
