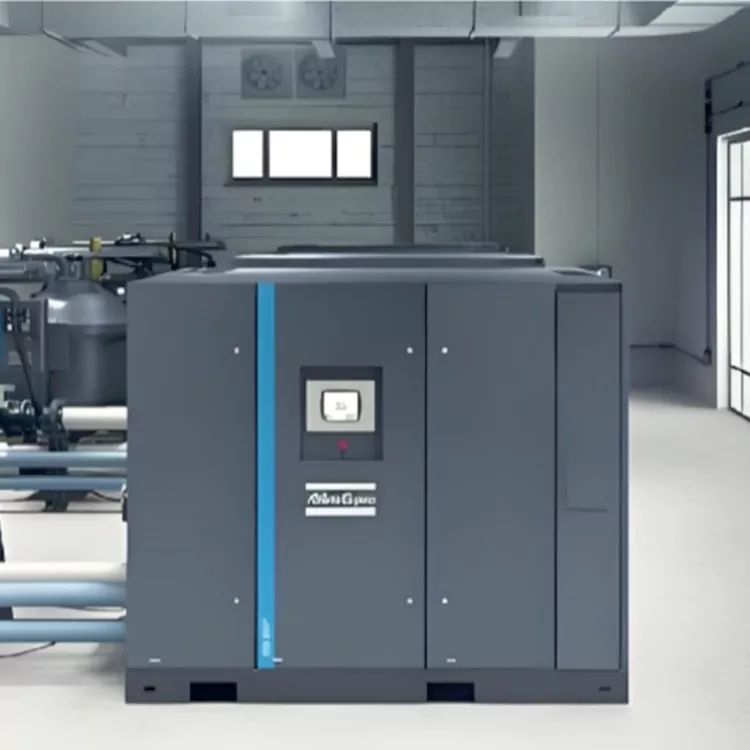

เครื่องอัดอากาศความถี่ตัวแปร VSD

ข้อได้เปรียบหลัก

มีความน่าเชื่อถือสูง

เครื่องอัดอากาศความถี่ตัวแปร VSD ได้รับการออกแบบมาโดยเฉพาะเพื่อการทำงานต่อเนื่อง

สามารถทำงานได้อย่างน่าเชื่อถือที่อุณหภูมิสูงถึง 46 ° C/115 ° F

การสตาร์ทด้วยความถี่ที่แปรผันสามารถลดความเครียดในส่วนประกอบหลักและลดกระแสสตาร์ทได้

อุปกรณ์มาตรฐานพร้อมวาล์วเทอร์โมสแตติกอุณหภูมิสูง

ต้นทุนการดำเนินงานต่ำ

เทคโนโลยี VSD สามารถประหยัดพลังงานได้สูงสุดถึง 35%

มอเตอร์แม่เหล็กถาวร (PM) ระบายความร้อนด้วยน้ำมันประสิทธิภาพสูง IE4

ส่วนประกอบขั้นสูงถ่ายทอดอากาศได้มากขึ้นด้วยประสิทธิภาพที่สูงขึ้น

ติดตั้งและบำรุงรักษาง่าย

มีให้เลือกทั้งแบบตั้งพื้นหรือแบบติดตั้งถัง

พื้นที่ขนาดเล็กทำให้มั่นใจได้ถึงความยืดหยุ่นในการติดตั้ง

ส่วนประกอบหลัก ตัวแยกน้ำมัน และตัวกรองนั้นง่ายต่อการบำรุงรักษาและใช้งาน

เราคือผู้ผลิตและจำหน่ายเครื่องอัดอากาศแบบมืออาชีพในประเทศจีน ยินดีให้คำปรึกษาและจัดซื้อ

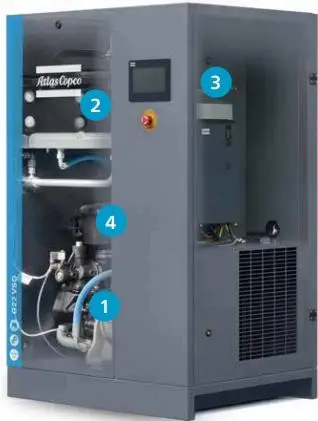

ไดรฟ์ความถี่ตัวแปร

1. ระบบขับเคลื่อนประสิทธิภาพสูง

ระบบขับเคลื่อนใช้มอเตอร์แม่เหล็กถาวรประสิทธิภาพสูง (IPM) ซึ่งเป็นไปตามมาตรฐาน IE4

การออกแบบที่สมเหตุสมผลและประณีตสามารถบรรลุผลการระบายความร้อนน้ำมันที่ยอดเยี่ยม

การป้องกัน IP54

2.ระบบระบายความร้อนครีบรูปตัว W

การออกแบบ W-fin ช่วยให้มั่นใจในการทำงานที่เชื่อถือได้ภายใต้สภาวะที่ไม่เอื้ออำนวย

พัดลมไหลตามแนวแกนสามารถเพิ่มประสิทธิภาพการระบายความร้อนได้

3. ตู้ไฟฟ้า

ตัวควบคุมหน้าจอสัมผัสขั้นสูง

ตัวแปลงความถี่ที่ออกแบบเป็นพิเศษสำหรับเครื่องอัดอากาศ สามารถให้การควบคุมตัวเองในสถานการณ์ที่ไม่ปกติได้

4. ตัวกรองน้ำมัน/ตัวแยกน้ำมันที่ทนทาน

ไส้กรองน้ำมันเครื่องมีวาล์วบายพาสในตัว

ทำไมเราถึงต้องการ VSD?

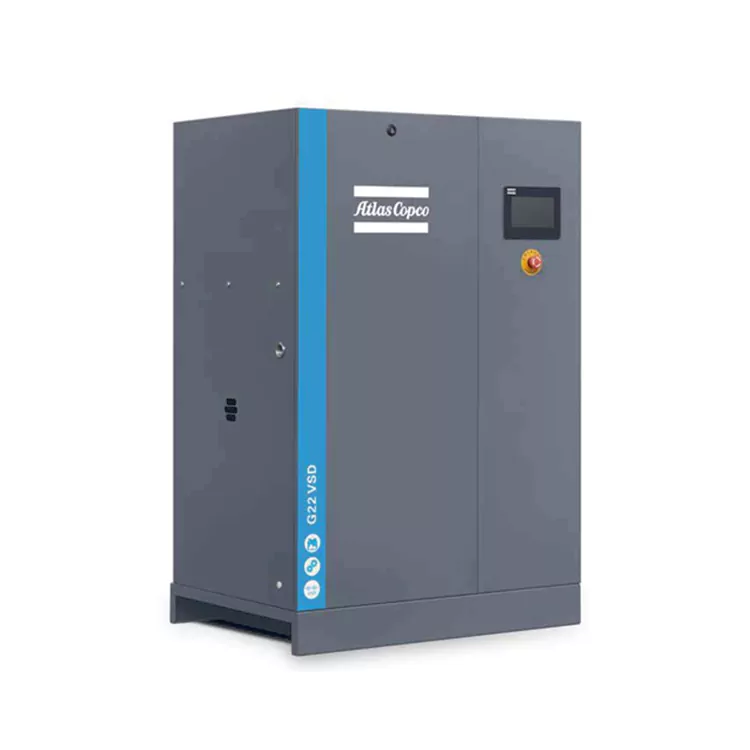

เทคโนโลยีขับเคลื่อนความเร็วตัวแปรของ G7-22 VSD ช่วยให้ความเร็วมอเตอร์ของคอมเพรสเซอร์ตรงกับความต้องการอากาศของคุณ

เมื่อเปรียบเทียบกับเครื่องขนถ่ายแบบดั้งเดิม เครื่องอัดอากาศความถี่ตัวแปร VSD สามารถประหยัดพลังงานได้สูงสุดถึง 35%* นอกจากนี้ มอเตอร์แม่เหล็กถาวรระบายความร้อนด้วยน้ำมันของ GVSD สามารถสตาร์ทและหยุดภายใต้แรงดันเต็มระบบโดยไม่ต้องขนถ่าย นอกจากนี้ยังช่วยลดผลกระทบจากกระแสไฟสูงสุดระหว่างการเริ่มต้นระบบอีกด้วย

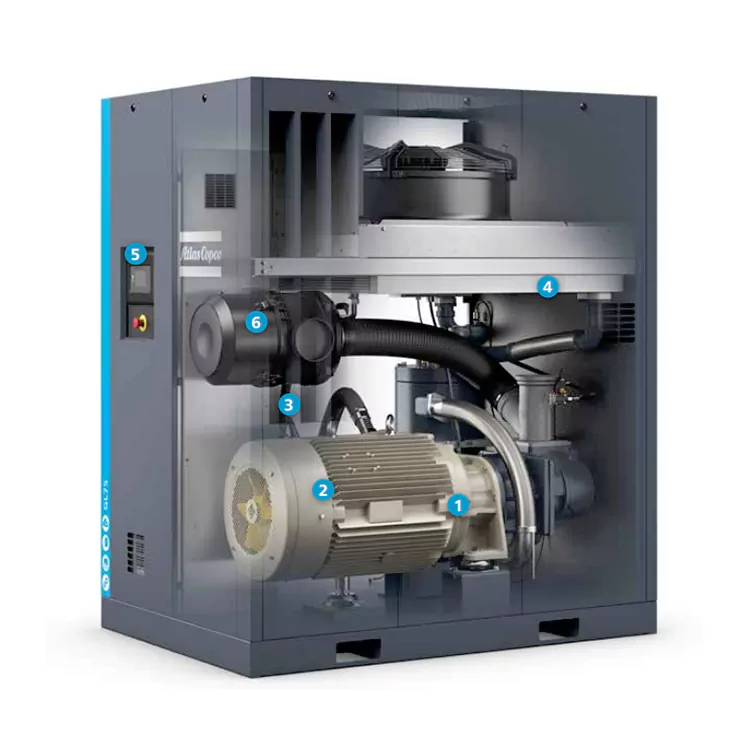

คุณสมบัติของผลิตภัณฑ์

1. พื้นที่ชั้นเล็กลง

ปั๊มลมความถี่แปรผัน VSD ช่วยประหยัดพื้นที่ในการติดตั้งและสามารถติดตั้งเครื่องจักรได้มากขึ้นภายในพื้นที่จำกัด

② ขันสกรูโฮสต์

· โปรไฟล์โรเตอร์ไม่สมมาตรและตลับลูกปืนที่คัดสรรมาอย่างดี

· โรเตอร์ประสิทธิภาพสูงช่วยลดต้นทุนการดำเนินงานได้อย่างมาก

3. เครื่องทำความเย็นที่มีประสิทธิภาพ

อุณหภูมิไอเสียของหัวเครื่องจักรอยู่ในช่วงที่เหมาะสม ช่วยลดการสูญเสียเวลาหยุดทำงานที่เกิดจากอุณหภูมิสูง

แกนของเครื่องทำน้ำเย็นทำจากสแตนเลสมีความทนทานต่อการกัดกร่อนได้ดีกว่า

การออกแบบที่ได้รับการปรับปรุงให้เหมาะสมจะช่วยลดต้นทุนการบำรุงรักษาและรับประกันประสิทธิภาพที่เชื่อถือได้มากขึ้น

④ เครื่องแยกน้ำมันและก๊าซประสิทธิภาพสูง

ลดแรงดันตกคร่อมและลดการใช้พลังงาน

สิ้นเปลืองน้ำมันเชื้อเพลิงต่ำ ลดค่าบำรุงรักษา และอายุการใช้งานยาวนานขึ้น

เครื่องแยกน้ำมันและก๊าซที่ได้รับการออกแบบมาอย่างเหมาะสมจะช่วยลดปริมาณน้ำมันและเพิ่มความเสถียร

⑤ มอเตอร์ประสิทธิภาพสูง

มอเตอร์ IE3 ประสิทธิภาพสูง (ฉนวน F-class) ช่วยให้มั่นใจได้ถึงการทำงานปกติอย่างต่อเนื่องแม้ในสภาพแวดล้อมที่รุนแรง

นอกจากนี้ยังรับประกันการทำงานที่มั่นคงในระยะยาวในสภาพแวดล้อมที่ไม่เอื้ออำนวย

⑥ระบบควบคุม MK5 และ SmartLink ของ Elektronikon

คำแนะนำที่ชัดเจนและตรงไปตรงมาช่วยให้คุณเชี่ยวชาญการตั้งค่าและข้อมูลที่สำคัญได้รวดเร็วยิ่งขึ้น

ติดตามสถานะการทำงานและการบำรุงรักษาของอุปกรณ์

SmartLink สามารถตรวจสอบสถานะการทำงานของคอมเพรสเซอร์จากระยะไกล

⑦ การติดตั้ง ใช้งาน และบำรุงรักษาที่สะดวก

ไม่ต้องใช้รากฐานสำหรับแชสซี ติดตั้งง่าย

เครื่องดูดควันแบบครบวงจรที่เงียบสนิท

สะดวกในการขนส่งและบำรุงรักษาง่าย

Atlas: คุณลักษณะเฉพาะของ G(L)VSD ที่ผสานรวมของ Copco คืออะไร

1.Elektronikon สามารถควบคุมคอมเพรสเซอร์และตัวแปลงความถี่ในตัว จึงมั่นใจในความปลอดภัยของอุปกรณ์

2. สามารถเลือกแรงดันใช้งานได้อย่างอิสระตั้งแต่ 3.5 ถึง 10bar ซึ่งจะช่วยลดต้นทุนค่าไฟฟ้า

3. ตัวแปลงความถี่และมอเตอร์ได้รับการออกแบบมาเป็นพิเศษ (พร้อมกับการป้องกันแบริ่ง) เพื่อให้มีประสิทธิภาพสูงภายในช่วงการเปลี่ยนแปลงความเร็วที่อนุญาต

4. มอเตอร์ความถี่ตัวแปรที่ออกแบบมาเป็นพิเศษนั้นเพียงพอที่จะตอบสนองความต้องการในการระบายความร้อนของมอเตอร์และคอมเพรสเซอร์

5. คอมเพรสเซอร์ Atlas Copco G(L)VSD ทั้งหมดผ่านการทดสอบและการรับรองของ EMC การทำงานของคอมเพรสเซอร์จะไม่ส่งผลกระทบต่ออุปกรณ์ภายนอกและในทางกลับกัน

6. ออกแบบมาโดยเฉพาะสำหรับการปรับปรุงทางกล ช่วยลดความกังวลเรื่องการสั่นสะเทือนภายในช่วงการแปลงความถี่

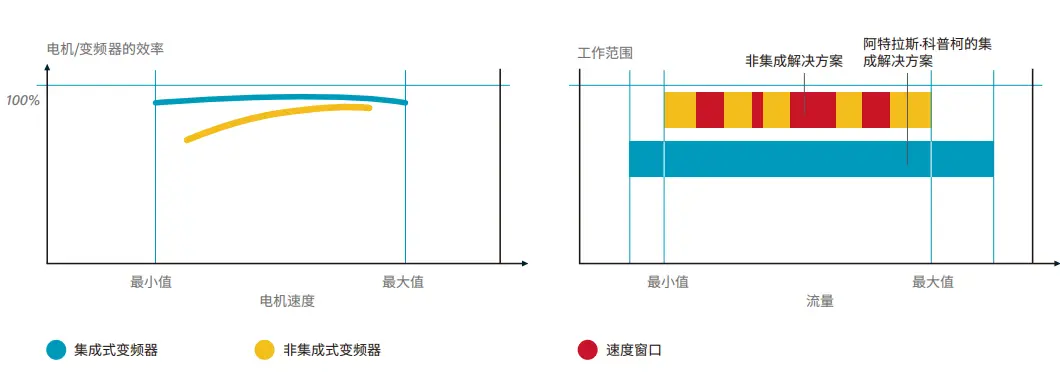

7. ขจัด "หน้าต่างความเร็ว" ที่ไม่เอื้อต่อการอนุรักษ์พลังงานและแรงกดดันในการทำงานที่มั่นคง ช่วงการปรับปริมาตรก๊าซคือ 30% ถึง 100%

8. แถบแรงดันของเครือข่ายท่อจะคงอยู่ในช่วง 0.10 บาร์และ 1.5 psi

เหตุใดจึงเลือก Atlas Air Compressor

มีประสิทธิภาพ

คอมเพรสเซอร์ซีรีส์ VSDiPM ที่มีประสิทธิภาพสูงประหยัดพลังงานโดยเฉลี่ยสูงถึง 35%* เมื่อเทียบกับคอมเพรสเซอร์ที่ขับเคลื่อนด้วยความเร็วที่กำหนด

เกรดประสิทธิภาพของมอเตอร์เทียบเท่ากับมาตรฐาน IE4 ที่มีการขับเคลื่อนโดยตรง จึงช่วยลดการสูญเสียประสิทธิภาพพลังงานได้อีก

การออกแบบวาล์วไอดีที่เป็นเอกลักษณ์ช่วยลดแรงดันไอดีและการสูญเสียอากาศให้เหลือน้อยที่สุด

ฉลาด

ตัวแปลงความถี่เฉพาะของคอมเพรสเซอร์ การควบคุมความเร็วตัวแปรเพื่อตอบสนองความต้องการการทำงานของสภาพการทำงานที่แตกต่างกัน

ตัวควบคุมหน้าจอสัมผัส Elektronikon ช่วยให้การตรวจสอบและบำรุงรักษาง่ายขึ้นมาก

การออกแบบแบบโมดูลาร์ตอบสนองความต้องการด้านประสิทธิภาพที่แตกต่างกันและอัตราการใช้วัสดุที่สูง

เชื่อถือได้

การออกแบบโซ่ขับเคลื่อนความถี่แปรผันแบบปิดทั้งหมดช่วยให้มั่นใจในการทำงานที่เชื่อถือได้ในสภาพแวดล้อมที่รุนแรง

การออกแบบแบบโมดูลาร์โดยใช้ส่วนประกอบที่เชื่อถือได้ซึ่งได้รับการตรวจสอบในรุ่นที่เป็นผู้ใหญ่แล้ว

ตัวทำความเย็นใช้การออกแบบครีบลูกฟูก ซึ่งสามารถรับประกันการกระจายความร้อนของเครื่องได้อย่างมั่นคงแม้ในสภาพแวดล้อมที่รุนแรง

Atlas Copco เปรียบเทียบอุปกรณ์หลายเครื่องและทำการทดสอบระยะยาวเพื่อสรุปว่า GAVSD IPM ประหยัดพลังงานได้มากกว่ารุ่นความถี่คงที่ของ GA โดยเฉลี่ยมากกว่า 35%

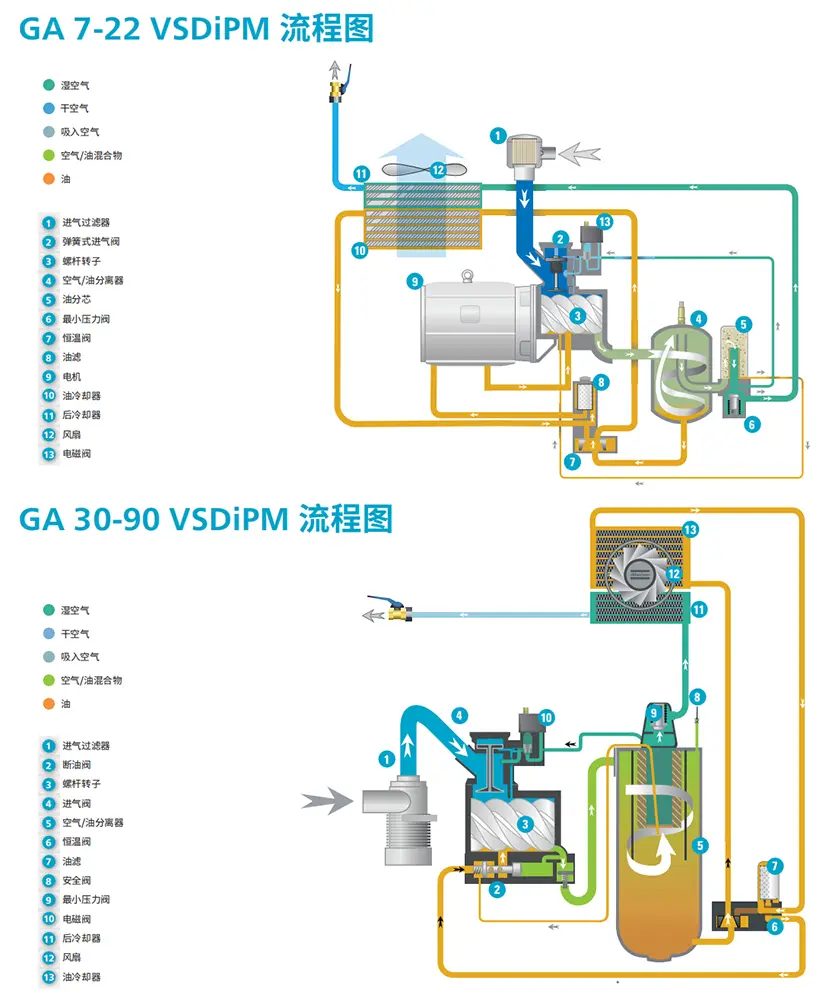

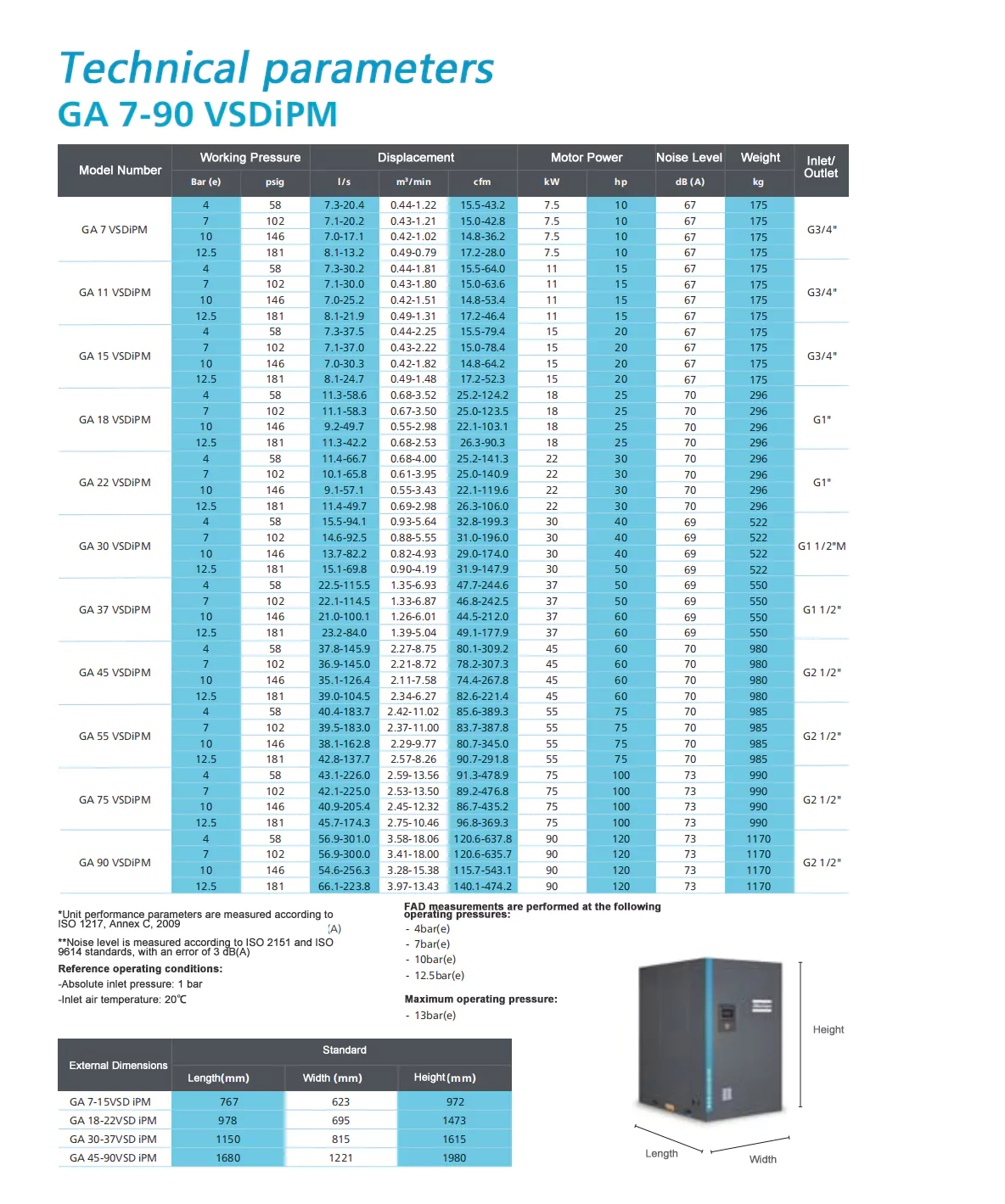

GA7-22 VSDiPM

ไดรฟ์ที่ยอดเยี่ยม การควบคุมอัจฉริยะ

GA30-90VSDiPM คือปั๊มลมอินเวอร์เตอร์ประหยัดพลังงานอย่างแท้จริงสำหรับคุณ ระบบขับเคลื่อนที่เป็นนวัตกรรมใหม่และการออกแบบอินเวอร์เตอร์เฉพาะสำหรับเครื่องอัดอากาศช่วยให้คุณประหยัดพลังงานได้สูงสุดถึง 35% รับประกันการผลิตที่ยั่งยืนและลดต้นทุนการดำเนินงานของคุณได้อย่างมาก

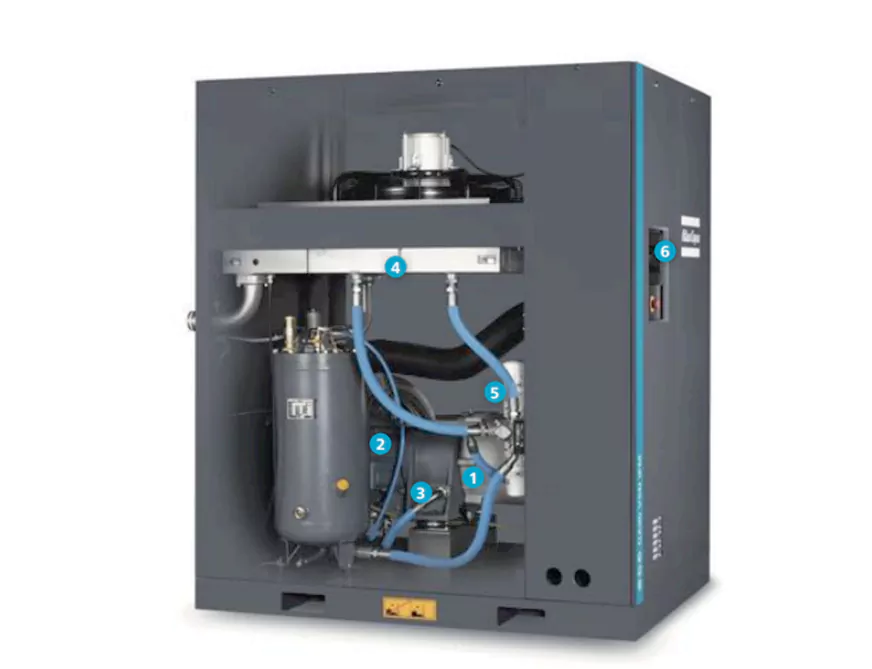

1. มอเตอร์แม่เหล็กถาวร (iPM)

· ระดับประสิทธิภาพเทียบเท่ากับมาตรฐาน IE4

· การออกแบบทางผ่านน้ำมันแบบพิเศษทำให้การระบายความร้อนมีประสิทธิภาพมากขึ้น

· มอเตอร์มีระดับการป้องกัน IP66 และระดับฉนวน H

· มอเตอร์ระบายความร้อนด้วยน้ำมัน ไม่ต้องใช้พัดลมระบายความร้อน

2 โรเตอร์คอมเพรสเซอร์

· ออกแบบและผลิตโดย Atlas Copco

· เชื่อถือได้ มีประสิทธิภาพ และเงียบสงบ

3 ระบบขับเคลื่อนประสิทธิภาพสูง

· ระบบขับเคลื่อนโดยตรงที่มีประสิทธิภาพและเชื่อถือได้ (GA45-75VSDIPM)

· นวัตกรรมระบบส่งกำลังเกียร์ ดูแลรักษาง่าย (GA90VSDIPM)

· มอเตอร์ระบายความร้อนด้วยน้ำมันแบบปิดผนึกอย่างเต็มที่

④ ระบบระบายความร้อนแบบคลาสสิก

· ออยล์คูลเลอร์และอาฟเตอร์คูลเลอร์อิสระ

· การออกแบบครีบลูกฟูกช่วยให้มั่นใจถึงการทำงานที่มั่นคงของคอมเพรสเซอร์ในสภาพแวดล้อมที่รุนแรง

· พัดลมตามแนวแกนไหลสูงช่วยให้มั่นใจถึงประสิทธิภาพการระบายความร้อนที่เหนือกว่า

· อุณหภูมิที่ต่ำกว่าช่วยให้การทำงานมีประสิทธิภาพ

⑤ ระบบกรอง/แยกน้ำมันที่แข็งแกร่ง

· ไส้กรองน้ำมันเครื่องมีวาล์วบายพาส

· การออกแบบที่หมุนได้ ดูแลรักษาง่าย

⑥ตัวควบคุมหน้าจอสัมผัส Elektronikon

· ติดตั้งอัลกอริธึมอัจฉริยะเพื่อปรับแรงดันของระบบให้เหมาะสมและลดการใช้พลังงานของเครื่องจักรทั้งหมด

· มีการควบคุมระยะไกล เอาต์พุตแจ้งเตือน แผนการบำรุงรักษาและการบริการ และการวินิจฉัยเครือข่าย

· ติดตั้งการวินิจฉัยระยะไกล Smartlink เพื่อตรวจสอบสถานะแบบเรียลไทม์ของระบบ

⑦ ตัวแปลงความถี่ Neos เฉพาะ (เหมาะสำหรับ GA 45-90 VSDiPM)

· ตัวแปลงความถี่พิเศษสำหรับเครื่องอัดอากาศความถี่แปรผันแบบแม่เหล็กถาวร

· เกรดการป้องกัน IP5x

· เคส อะลูมิเนียม แข็งแรง ช่วยให้การทำงานมีความเสถียรภายใต้สภาวะที่ไม่เอื้ออำนวย

· การออกแบบแบบโมดูลาร์ โครงสร้างกะทัดรัด ความเรียบง่ายและใช้งานง่าย

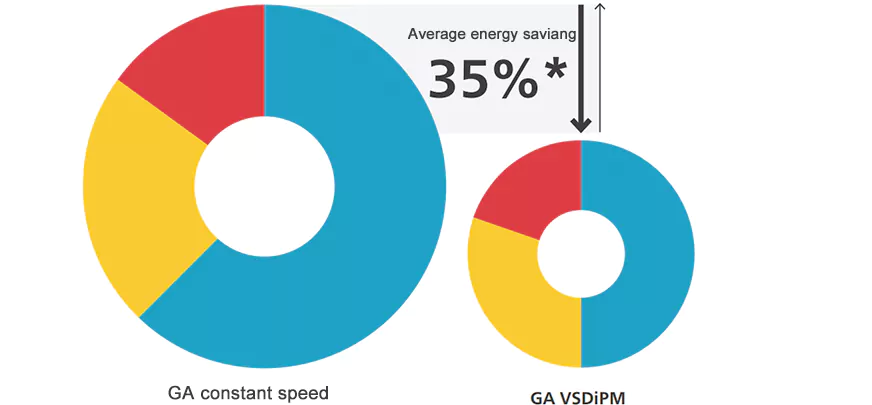

VSDiPM สามารถประหยัดพลังงานได้มากถึง 35%*

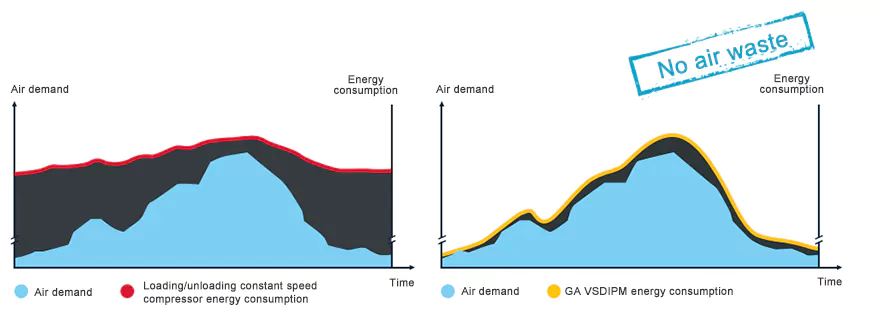

ซีรีส์ VSDiPM ของ Atlas Copco สามารถปรับความเร็วมอเตอร์ได้โดยอัตโนมัติเพื่อควบคุมและตอบสนองความต้องการการใช้ก๊าซของลูกค้าได้อย่างแม่นยำ เมื่อเปรียบเทียบกับคอมเพรสเซอร์ที่ขับเคลื่อนด้วยความเร็วที่กำหนด เครื่องอัดอากาศความถี่ตัวแปร VSD ช่วยประหยัดพลังงานโดยเฉลี่ยได้ถึง 35%

เหตุใดจึงเลือกเทคโนโลยีความเร็วตัวแปรของ Atlas Copco

เมื่อความต้องการใช้ก๊าซมีความผันผวนอย่างมาก (20%-100%) การประหยัดพลังงานโดยเฉลี่ยอาจสูงถึง 35%*

ตัวควบคุม Elektronikon® ปรับความเร็วมอเตอร์ได้อย่างราบรื่นเพื่อตอบสนองต่อความผันผวนของแรงดัน

ไม่มีของเสียจากการไม่ได้ใช้งานหรือปล่อยไป

คอมเพรสเซอร์สามารถสตาร์ท/หยุดที่แรงดันเต็มที่โดยไม่มีการขนถ่ายของเสีย

ไม่มีกระแสไฟเริ่มต้นสูงสุด และไม่มีผลกระทบต่อโครงข่ายไฟฟ้า

จากการตรวจสอบและตรวจวัดเชิงลึก พบว่าความต้องการอากาศอัดในสภาพแวดล้อมการผลิตส่วนใหญ่มีความผันผวนอย่างมากเป็นรายวัน รายสัปดาห์ และรายเดือน และปริมาณก๊าซของคอมเพรสเซอร์ก็เปลี่ยนแปลงอย่างมากตามความผันผวนของความต้องการอากาศอัด

Atlas Copco เปรียบเทียบอุปกรณ์หลายเครื่องและทำการทดสอบระยะยาวเพื่อสรุปว่า GAVSD IPM ประหยัดพลังงานได้มากกว่ารุ่นความถี่คงที่ของ GA โดยเฉลี่ยมากกว่า 35%
