เครื่องเป่าลมเย็น

อธิบาย：Atlas Copco F6-400 Refrigerated Dryer

เครื่องทำลมแห้งแบบแช่เย็นประเภท F ของ Atlas Copco ใช้ตัวแลกเปลี่ยนความร้อนแบบสามในหนึ่งเดียวที่รวมเอาอากาศ/อากาศ อากาศ/สารทำความเย็น และตัวแยกน้ำ วิธีนี้จะกำจัดน้ำของเหลวที่ถูกแยกออกจากกันหลังการทำความเย็นอย่างมีประสิทธิภาพ และทำให้อากาศอัดเย็นล่วงหน้า ซึ่งจะช่วยปรับปรุงประสิทธิภาพการแลกเปลี่ยนความร้อน

ทำไมอากาศอัดแห้งจึงจำเป็น?

อากาศอัดทำหน้าที่ในอุตสาหกรรมต่างๆ มากมาย ต้องสะอาดและแห้งทุกที่และทุกเวลา อากาศอัดดิบมีสิ่งเจือปนที่เป็นของแข็ง ของเหลว และก๊าซ สารเหล่านี้อาจเป็นอันตรายต่อระบบอากาศและผลิตภัณฑ์สำเร็จรูปของคุณได้ ความชื้นเป็นส่วนสำคัญของอากาศที่ไม่ผ่านการบำบัด อาจทำให้เกิดปัญหาต่างๆ เช่น ท่อเป็นสนิม การสึกหรอของเครื่องมือลมตั้งแต่เนิ่นๆ และผลิตภัณฑ์เน่าเสียได้

1. หลีกเลี่ยงอันตรายจากความชื้น

เมื่ออากาศรอบตัวเราถูกบีบอัด ความเข้มข้นของไอน้ำและอนุภาคในนั้นจะเพิ่มขึ้นอย่างรวดเร็ว ตัวอย่างเช่น อากาศแวดล้อมภายในอาคารถูกบีบอัดเป็น 7bar (e)/100 psig ทำให้ปริมาณไอหรือความชื้นเพิ่มขึ้นประมาณ 8 เท่า จากนั้นทำให้เย็นลงจนกลายเป็นน้ำของเหลว ปริมาณน้ำขึ้นอยู่กับการใช้งานเฉพาะ อากาศอัดจริงๆ แล้วประกอบด้วยน้ำสามรูปแบบ: น้ำของเหลว หมอกน้ำ (หมอก) และไอ (ก๊าซ) ดังนั้นจึงจำเป็นอย่างยิ่งที่จะต้องกำจัดความชื้นออกจากอากาศอัดอย่างมีประสิทธิภาพ

2. ความชื้นในอากาศอาจทำให้เกิดได้

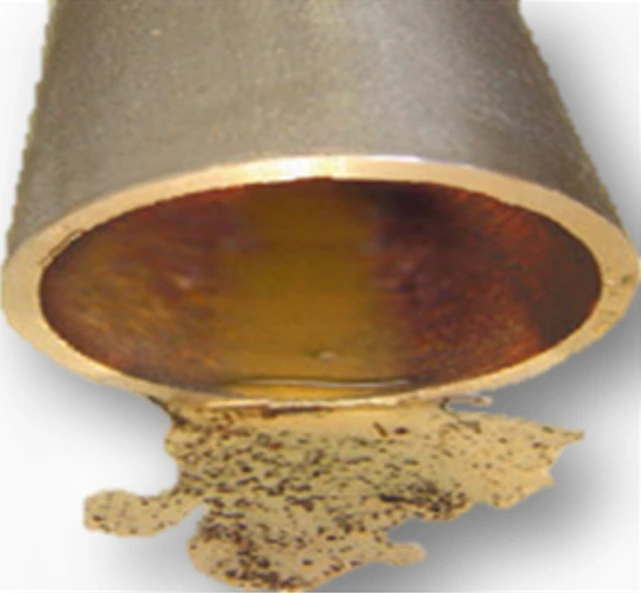

− การกัดกร่อนของท่อลมอัด

− ความเสียหายและการทำงานผิดปกติของอุปกรณ์นิวแมติก

− การกัดกร่อนของท่อ ทำให้เกิดการรั่วไหลของอากาศอัด

- คุณภาพการเคลือบที่ไม่ดีส่งผลให้กระบวนการพ่นด้วยไฟฟ้าสถิตเสื่อมสภาพ

- คุณภาพผลิตภัณฑ์ขั้นสุดท้ายลดลง

3. หลักการคายน้ำของเครื่องอบแห้งแบบแช่เย็น

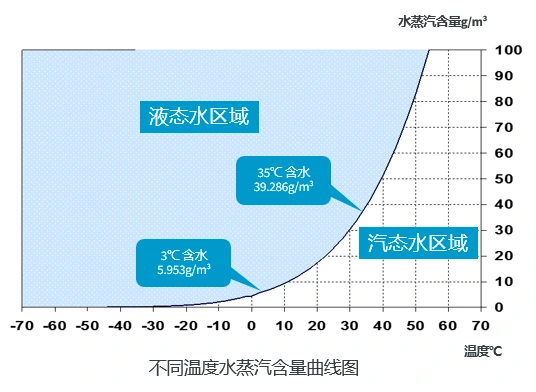

รูปนี้แสดงให้เห็นว่าอากาศกักเก็บไอน้ำในปริมาณต่างกันที่อุณหภูมิต่างกัน อากาศเย็นลงและระดับไอน้ำก็ลดลงเช่นกัน เส้นโค้งมีจุดที่แสดงถึงระดับไอน้ำอิ่มตัว อุณหภูมิของแต่ละจุดคือจุดน้ำค้าง จุดน้ำค้างที่ต่ำกว่าหมายถึงไอน้ำในอากาศอัดน้อยลง เครื่องทำลมแห้งแบบแช่เย็นใช้กฎทางกายภาพนี้ โดยปล่อยให้อากาศอัดแลกเปลี่ยนความร้อนกับสารทำความเย็น การดำเนินการนี้จะทำให้อุณหภูมิของอากาศอัดลดลง ไอน้ำของอากาศเย็นจะเปลี่ยนเป็นน้ำของเหลว ของเหลวนี้จะถูกระบายออกจากระบบ ตัวอย่างเช่น ปริมาณไอน้ำอิ่มตัวของอากาศอัดที่อุณหภูมิ 35°C คือ 39.286 กรัม/ลบ.ม. หลังจากแลกเปลี่ยนความร้อนกับสารทำความเย็นและทำให้เย็นลงถึง 3°C ปริมาณไอน้ำอิ่มตัวจะอยู่ที่ 5.953g /m³ ความแตกต่าง 33.333 กรัม /ลบ.ม. บ่งบอกถึงปริมาณน้ำที่ถูกกำจัดออกหลังการทำให้เย็นลงและการทำให้แห้งโดยเครื่องทำแห้งแช่แข็ง กล่าวคือ หลังจากที่อากาศอัดผ่านเครื่องทำแห้งแช่แข็ง ความชื้นประมาณ 85% จะถูกกำจัดออกไป เพื่อให้มั่นใจว่าการอบแห้งอากาศอัดเป็นไปตามข้อกำหนดของกระบวนการผลิต

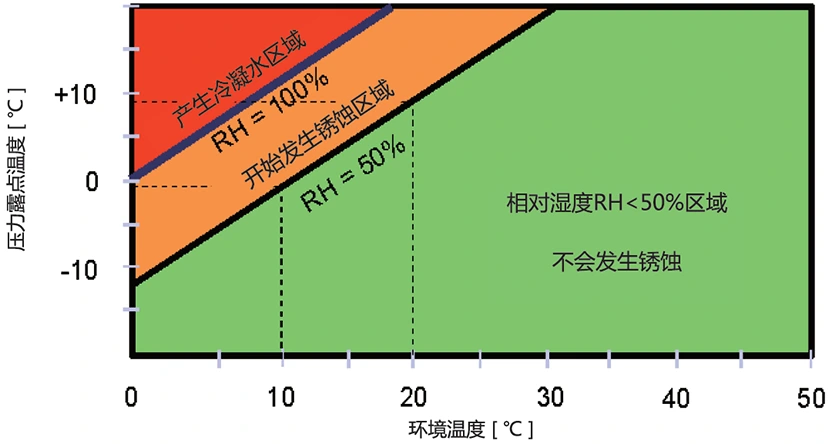

การวิเคราะห์เพิ่มเติมแสดงให้เห็นว่าการทำความเย็นด้วยอากาศอัดจะเปลี่ยนไอน้ำให้เป็นน้ำของเหลวเท่านั้น จากนั้นจะแยกน้ำของเหลวนี้ออกจากอากาศอัด การระบายน้ำที่ไม่ดีทำให้น้ำของเหลวไหลกลับเข้าสู่ท่อปลายน้ำด้วยอากาศอัด ผลการแยกน้ำที่ต้องการจะไม่บรรลุผลด้วยวิธีนี้ อากาศอัดควบแน่นมีความชื้นสัมพัทธ์ 100% อุณหภูมิของอากาศจะต้องเพิ่มขึ้นเพื่อลดความชื้นนี้ หากไม่เพิ่มอุณหภูมิ ไอน้ำในอากาศอัดจะยังคงกัดกินท่อและเครื่องมือที่ใช้พลังงานลม ความชื้นสัมพัทธ์ของอากาศอัดจะลดลงเมื่อถูกความร้อน อากาศอัดที่ระบายความร้อน ควบแน่น และแยกน้ำออก จำเป็นต้องมีอุณหภูมิเพิ่มขึ้น ซึ่งจะทำให้ความชื้นลดลงเหลือต่ำกว่า 50%

เครื่องทำลมแห้งแบบแช่เย็นประเภท F ของ Atlas Copco ใช้ตัวแลกเปลี่ยนความร้อนแบบสามในหนึ่งเดียวที่ผสมผสานระหว่างอากาศ/อากาศ อากาศ/สารทำความเย็น และตัวแยกน้ำ วิธีนี้จะกำจัดน้ำของเหลวที่ถูกแยกออกจากกันหลังการทำความเย็นอย่างมีประสิทธิภาพ และทำให้อากาศอัดเย็นล่วงหน้า ซึ่งช่วยปรับปรุงประสิทธิภาพการแลกเปลี่ยนความร้อน ในขณะเดียวกัน ระบบจะทำความร้อนอากาศอัดที่ขาดน้ำจนถึงอุณหภูมิที่ต่ำกว่าอุณหภูมิขาเข้า 10°C เพื่อให้มั่นใจว่าความชื้นสัมพัทธ์ของอากาศอัดหลังการบำบัดจะต่ำกว่า 50% ป้องกันการกัดกร่อนและบรรลุผลการขาดน้ำที่แท้จริงของเครื่องทำลมแห้งแบบแช่เย็น

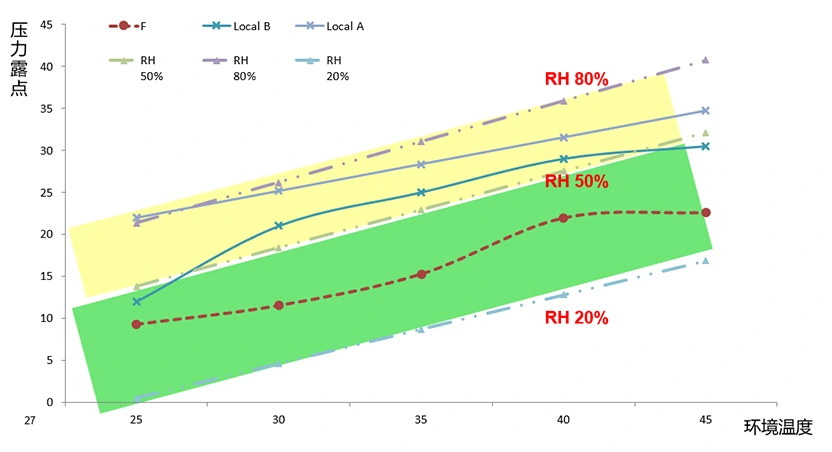

ดังที่แสดงในข้อมูลที่วัดได้ด้านล่าง ด้วยแรงดันอากาศขาเข้า 7 บาร์ อุณหภูมิขาเข้า 35°C จุดน้ำค้างแรงดัน 7°C และอุณหภูมิไอเสียสุดท้าย 25°C ความชื้นสัมพัทธ์ของอากาศคือ 30% ช่วยป้องกันการกัดกร่อนของท่อและอุปกรณ์ที่ใช้อากาศได้อย่างมีประสิทธิภาพ

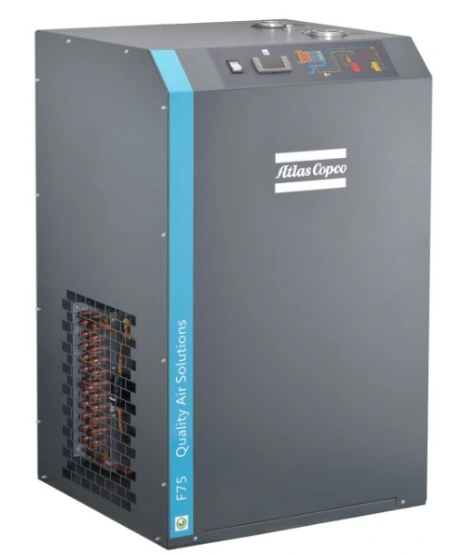

F6-400 (F6, F11, F25, F35, F55, F75, F95, F120, F140, F180, F230, F285, F335 และ F400)

ขอบเขตการจัดหามาตรฐาน: F6-400 เป็นเครื่องทำลมแห้งแบบอัดความเย็นแบบระบายความร้อนด้วยอากาศ ชุดเครื่องทำลมแห้งประกอบด้วยท่อภายใน ข้อต่อ และระบบไฟฟ้าทั้งหมด ประกอบด้วยคอมเพรสเซอร์ทำความเย็นประสิทธิภาพสูงแบบขับเคลื่อนโดยตรง มอเตอร์ระบายความร้อนด้วยอากาศแบบปิด และระบบหล่อลื่น การทำความเย็น และการปรับสภาพ

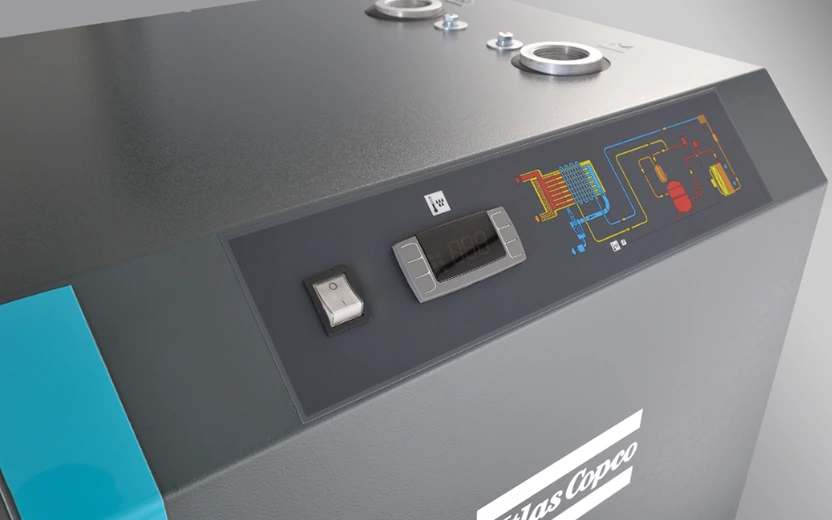

เครื่องอบผ้าอยู่ในตู้เก็บเสียง แผงด้านหน้ามีโมดูลควบคุมคอมพิวเตอร์พร้อมปุ่มเริ่ม/หยุดและจอแสดงจุดน้ำค้าง

ออกแบบมาสำหรับสภาวะการทำงานที่หนักหน่วง

F6-400 ได้รับการออกแบบมาเพื่อการทำงานต่อเนื่องภายใต้สภาวะที่รุนแรงที่สุด ชิ้นส่วนที่หมุนได้ทั้งหมดถูกปิดสนิท ป้องกันการปนเปื้อน และรับประกันการทำงานในระยะยาวและเชื่อถือได้ ระบบทำความเย็นของเครื่องทำลมแห้งได้รับการออกแบบมาเป็นพิเศษเพื่อให้ทำงานได้ดีในอุณหภูมิแวดล้อมสูงถึง 45°C/113°F

คำอธิบายส่วนประกอบ:

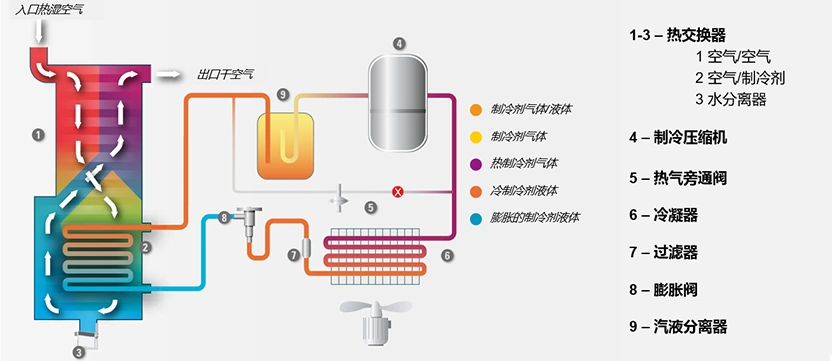

แผนผังไดอะแกรมเครื่องเป่าแช่เย็นของ Atlas Copco
