ถังเก็บอากาศ

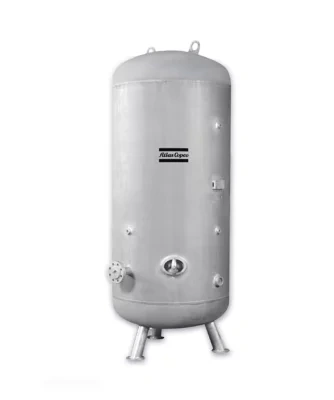

ถังเก็บอากาศแรงดันสูง HTA

การประหยัดพลังงานสำหรับการใช้งานที่มีแรงดันสูง

ถังเก็บอากาศแรงดันสูง HTA ของ Atlas Copco ให้อากาศอัดที่ความดันคงที่โดยการจัดเก็บอากาศอัดเพื่อตอบสนองความต้องการสูงสุด ด้วยการหลีกเลี่ยงรอบการบรรทุก/ขนถ่ายมากเกินไป จะช่วยประหยัดพลังงานและยืดอายุของเครื่องอัดอากาศ HTA เหมาะอย่างยิ่งสำหรับการใช้งานที่มีแรงดันสูง

เหมาะสำหรับสภาพสนามต่างๆ

HTA สามารถทำงานได้อย่างมีประสิทธิภาพในอุณหภูมิแวดล้อมตั้งแต่ -10°C/14°F ถึง +55°C/131°F และเหมาะสำหรับการจัดการกับอากาศอัดที่ชื้นและร้อน ท่อระบายน้ำคอนเดนเสทเป็นทางเลือก

มีความน่าเชื่อถือสูง

เราใช้วิธีการคำนวณแบบไดนามิกของไฟไนต์เอลิเมนต์ในการคำนวณความต้านทาน ความเค้น การเต้นเป็นจังหวะ และการสั่นสะเทือน และออกแบบ HTA ตามผลการคำนวณ ทำให้มีความน่าเชื่อถือที่โดดเด่น (CE 97/23 – ASME มาตรา VIII, div 3)

ข้อได้เปรียบทางเทคโนโลยี

ข้อดีทางเทคนิค

■การเลือกที่ปลอดภัย

ถังแก๊ส HTA เข้ากันได้กับคอมเพรสเซอร์ที่ออกแบบมาสำหรับแรงดัน 45 บาร์และอุณหภูมิ 55°C/131°F ได้อย่างง่ายดาย

■โครงสร้างแข็งแรงทนทาน

ถังโลหะชุบสังกะสีแบบจุ่มร้อนที่ปลอดภัยให้การปกป้องที่เหนือกว่า

■ติดตั้งง่าย

มีรูยึดที่เข้าถึงได้ง่ายเพื่อการติดตั้งที่สะดวก

ถังรับอากาศคืออะไร?

ถังรับอากาศ บางครั้งเรียกว่าถังเก็บอากาศอัด เป็นส่วนประกอบสำคัญของระบบอัดอากาศ วัตถุประสงค์หลักคือเพื่อจัดเก็บอากาศอัดชั่วคราวเพื่อรองรับความต้องการของระบบที่มีการใช้งานสูงสุดและเพิ่มประสิทธิภาพการดำเนินงานของโรงงาน

บทบาทของถังเก็บอากาศ

ตามทฤษฎีแล้ว เครื่องอัดอากาศของคุณสามารถทำงานได้โดยไม่ต้องใช้ถังรับอากาศ อย่างไรก็ตาม การไม่มีส่วนประกอบในระบบอากาศจะเพิ่มรอบการขนถ่ายของคอมเพรสเซอร์ ทำให้เกิดภาระที่หนักกว่า สิ่งสำคัญคือต้องจำไว้ว่ารอบการขนถ่ายขึ้นอยู่กับความผันผวนของความต้องการภายในโรงงานของคุณ

ถังเก็บอากาศมีบทบาทสำคัญในระบบนิวแมติก ใช้สำหรับกักเก็บอากาศอัดก่อนที่จะเข้าสู่ระบบท่อหรืออุปกรณ์ กล่าวโดยสรุป ถังรับอากาศทำหน้าที่เป็นตัวกั้นระหว่างคอมเพรสเซอร์กับความผันผวนของแรงดันที่เกิดจากการเปลี่ยนแปลงของความต้องการ

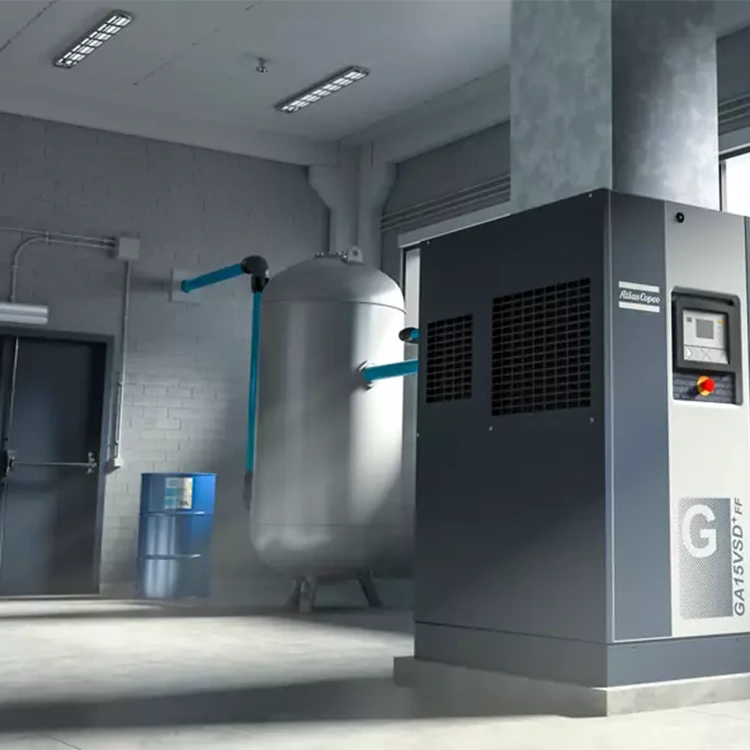

เครื่องอัดอากาศบางรุ่นเป็นแบบ "ติดตั้งบนถัง" ซึ่งหมายความว่าเครื่องอัดอากาศจะถูกจัดเตรียมไว้เป็นชุดที่สมบูรณ์และติดตั้งที่ด้านบนของถังรับอากาศ การใช้เครื่องอัดอากาศแบบถังไม่เพียงช่วยประหยัดพื้นที่ แต่ยังช่วยลดต้นทุนการติดตั้งเริ่มต้นที่จำเป็นสำหรับการติดตั้งเครื่องทำลมแห้งแต่ละเครื่องอีกด้วย การกำหนดค่านี้พบได้ทั่วไปในเครื่องอัดอากาศขนาดเล็ก และกำลังขับมักจะไม่เกิน 26 กิโลวัตต์ (หรือ 35 แรงม้า) เครื่องอัดอากาศขนาดใหญ่ไม่เหมาะสำหรับการออกแบบการติดตั้งถัง เนื่องจากอาจส่งผลให้มีการติดตั้งที่มีน้ำหนักมาก และอาจก่อให้เกิดอันตรายด้านความปลอดภัยได้

การใช้ตัวรับอากาศในระบบนิวแมติกสามารถลดการไหลเวียนที่มากเกินไปและรับประกันแรงดันอากาศคงที่ ซึ่งเป็นสิ่งสำคัญสำหรับการรักษาประสิทธิภาพของคอมเพรสเซอร์และยืดอายุการใช้งาน

ประเภทของตัวรับอากาศ

ตัวรับอากาศมีหลายประเภทเพื่อตอบสนองความต้องการการใช้งานเฉพาะ สิ่งที่พบบ่อยที่สุดคือตัวรับอากาศเปียกและตัวรับอากาศแห้ง

ติดตั้งตัวรับอากาศเปียกระหว่างเครื่องอัดอากาศและเครื่องอบผ้า ถังเก็บเหล่านี้จะกักเก็บอากาศอัดที่ไม่ผ่านการบำบัดและช่วยขจัดความชื้นก่อนที่อากาศจะเข้าสู่ระบบอบแห้ง ซึ่งมีบทบาทสำคัญในการเพิ่มประสิทธิภาพการทำงานของเครื่องทำลมแห้ง ขั้นตอนนี้สามารถรับประกันการปรับปรุงประสิทธิภาพของกระบวนการทำให้แห้งได้

ในทางกลับกัน ตัวรับอากาศแห้งจะจัดเก็บอากาศอัดที่ผ่านกระบวนการแล้ว และโดยปกติจะติดตั้งไว้หลังเครื่องอัดอากาศและเครื่องเป่าลม หน้าที่หลักคือรักษาความสมบูรณ์ของอากาศแห้ง และรับประกันประสิทธิภาพการทำงานที่มั่นคงและเชื่อถือได้ของระบบ

วิธีการเลือกถังรับอากาศอย่างเหมาะสม

หลักง่ายๆ ในการเลือกถังเก็บอากาศคืออนุญาตให้มีอากาศ 3-4 แกลลอนต่ออัตราการไหลของ CFM หรืออากาศอัด 10-15 ลิตรต่อลิตรต่อวินาที ขึ้นอยู่กับประเภทของเครื่องอัดอากาศและการใช้งาน เช่นเดียวกับการเลือกเครื่องอัดอากาศ ควรพิจารณาปัจจัยหลายประการเมื่อพิจารณาข้อมูลจำเพาะของถังรับอากาศที่เหมาะสมสำหรับระบบของคุณ ขอแนะนำปัจจัยต่อไปนี้อย่างยิ่ง:

การลดความผันผวน/การลดลงของแรงดัน: ถังรับอากาศใช้เพื่อลดความผันผวนของแรงดันที่อาจส่งผลต่อกระบวนการผลิตและคุณภาพของผลิตภัณฑ์ เมื่อเลือกถังรับอากาศที่เหมาะสมสำหรับคอมเพรสเซอร์ของคุณ จำเป็นต้องสังเกตค่าสองค่า: แรงดันเอาท์พุตของคอมเพรสเซอร์และข้อกำหนดในการใช้งาน ณ จุดใช้งาน โปรดทราบว่าอากาศอัดที่เก็บไว้ในถังรับอากาศจะมีประโยชน์ก็ต่อเมื่อมีแรงดันเพียงพอที่จะรองรับกระบวนการที่เกี่ยวข้องเท่านั้น ดังนั้น จะต้องคำนึงถึงระยะเวลาที่ถังรับอากาศจ่ายก๊าซที่ความดันที่ผู้ใช้/อุปกรณ์ปลายทางต้องการ (เป็นนาที)

ตอบสนองความต้องการอากาศสูงสุดในระยะสั้น: หากความต้องการอากาศอัดผันผวนอย่างมากตลอดทั้งวัน จะต้องพิจารณาความต้องการอากาศสูงสุดเพื่อให้แน่ใจว่าความดันของระบบไม่ลดลงต่ำกว่าระดับที่อนุญาต ถังเก็บอากาศเป็นพื้นที่จัดเก็บเพื่อตอบสนองความต้องการอากาศสูงสุดในระยะสั้นซึ่งคอมเพรสเซอร์ไม่สามารถตอบสนองได้ ความต้องการทางอากาศของคุณอาจแตกต่างกันไปขึ้นอยู่กับช่วงเวลาของวัน ตารางกะ หรือแม้แต่ความต้องการพิเศษ (เช่น การใช้เครื่องพ่นทรายหรือเครื่องพ่นสารที่มีฤทธิ์กัดกร่อนเป็นครั้งคราว) ความเข้าใจอย่างถ่องแท้เกี่ยวกับการใช้งานอากาศอัด อัตราการไหลของอากาศที่ต้องการ (CFM หรือลิตรต่อวินาที) และแรงดันสูงสุดที่คาดหวังของระบบจะเป็นประโยชน์อย่างมาก เนื่องจากสิ่งนี้จะกำหนดปริมาณการไหลของอากาศอัดที่จำเป็นเพื่อป้องกันการขาดแคลนอากาศในส่วนใดๆ ของกระบวนการ

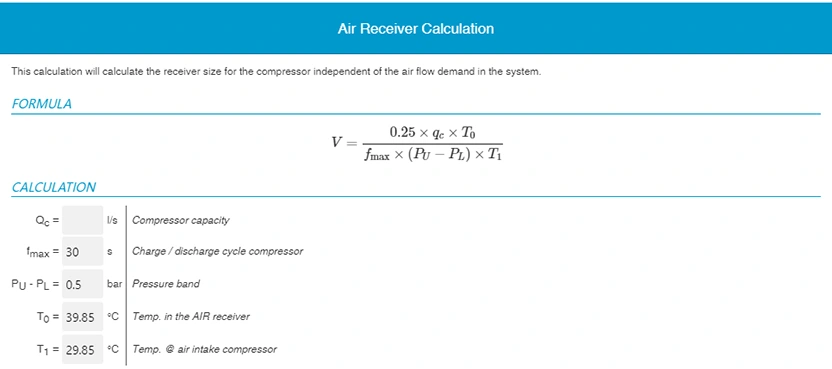

การคำนวณตัวรับอากาศ
